Termín strukturované kabely je nyní velmi častým skloňovaným pojmem.

Hraje důležitou roli při práci se složitými a specifickými kabelovými systémy. Strukturované kabely jako přenosový systém podporují data, hlas, video a různé řídicí systémy. Strukturovaná kabelážní síť je definována jako telekomunikační infrastruktura budovy nebo kanceláře.

Zpravidla se skládá z řady standardizovaných menších prvků. K přenosu se využívají kabely se čtyřmi kroucenými páry, dle příslušných kategorií mohou být kabely, případně i jednotlivé páry stíněny. Od kategorie 6A se už používají výhradně stíněné kabely

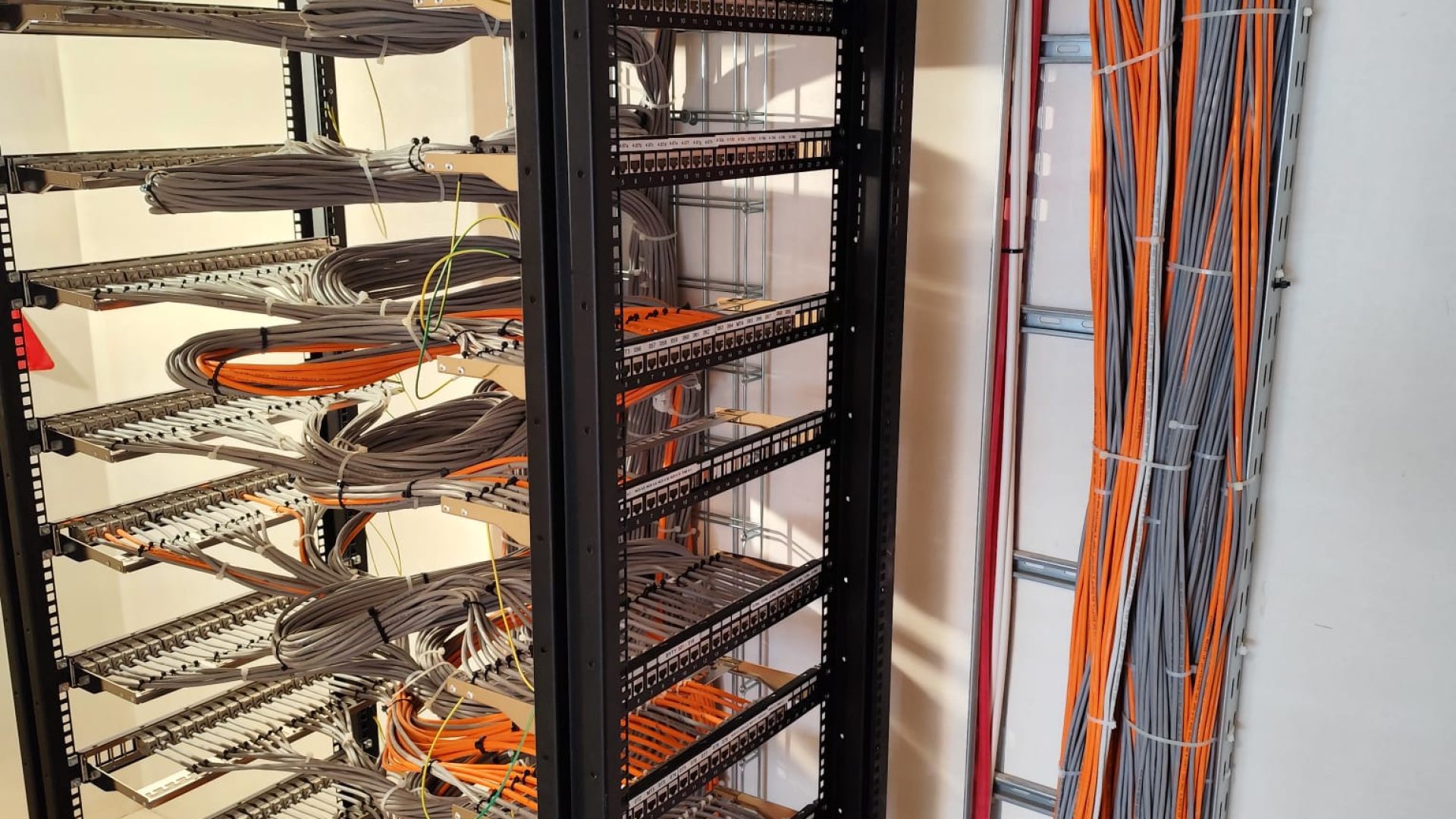

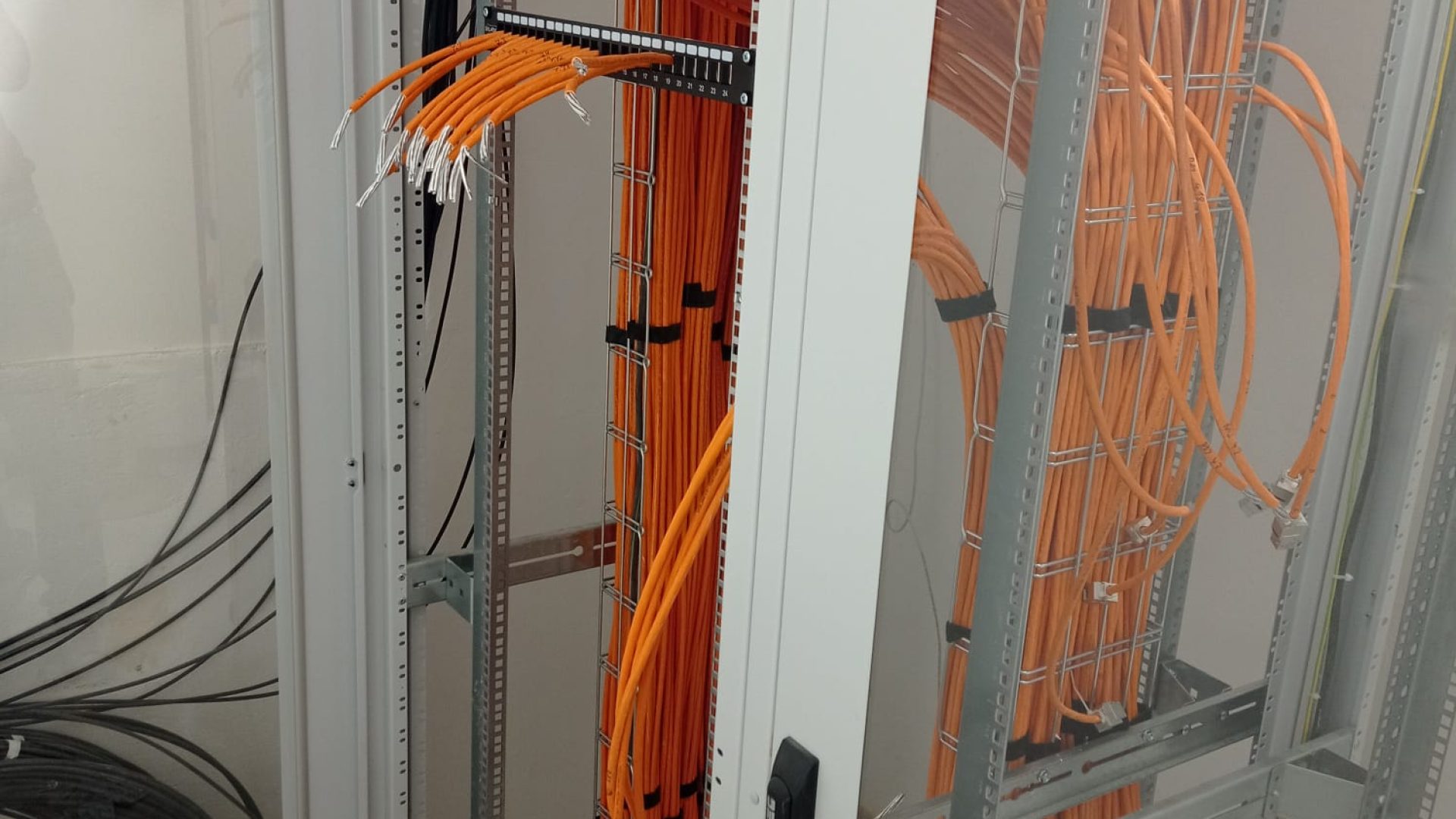

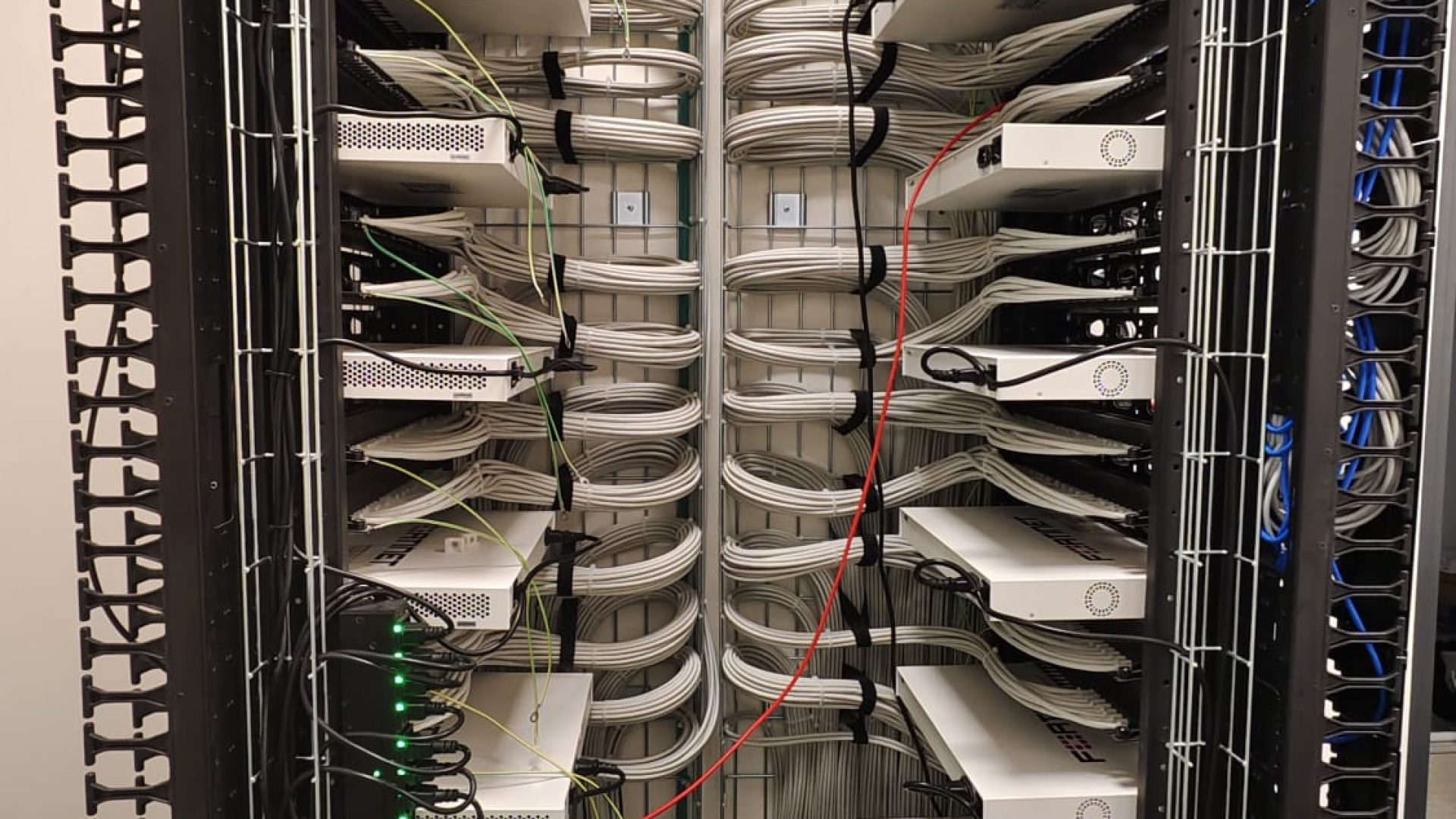

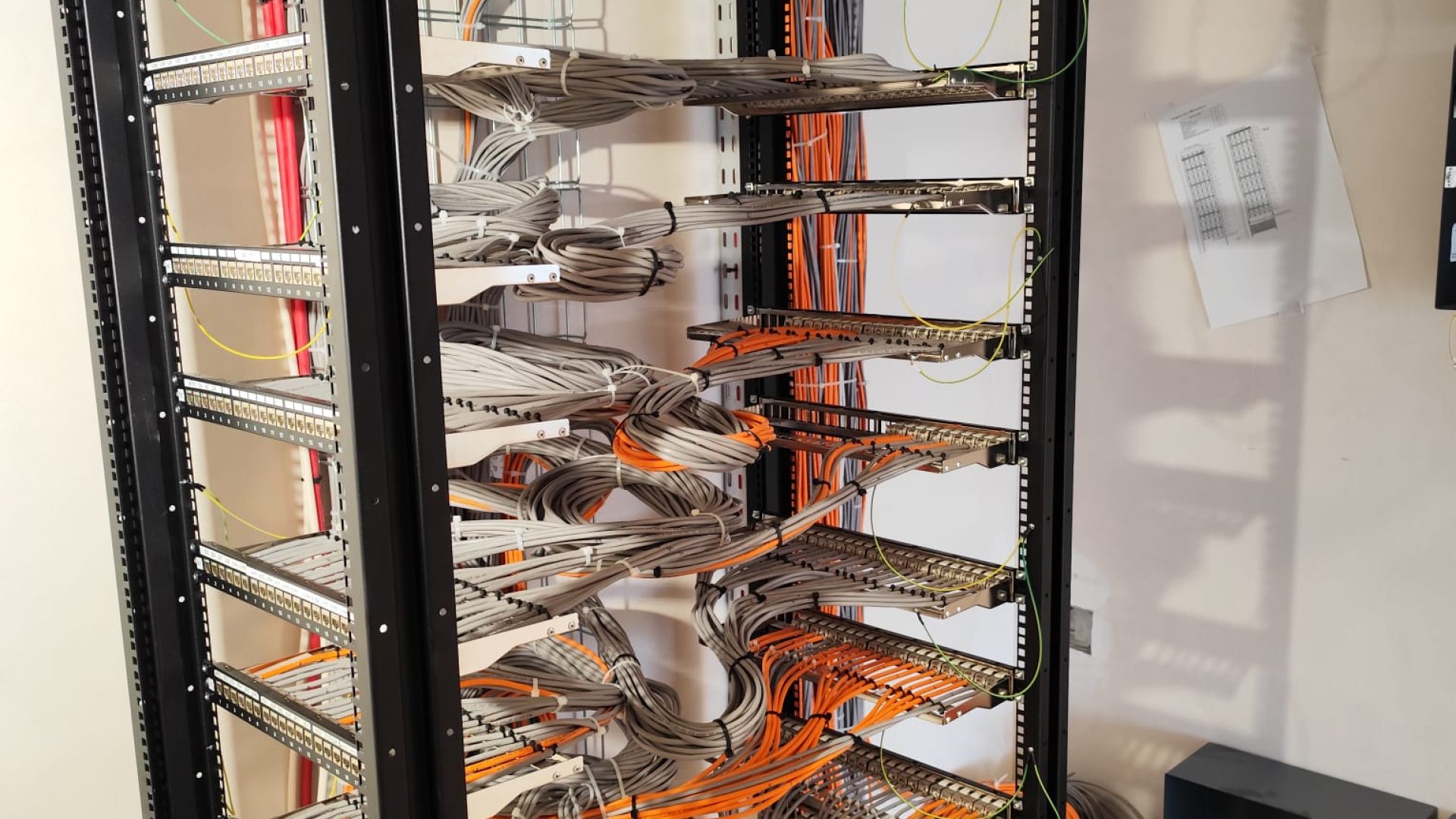

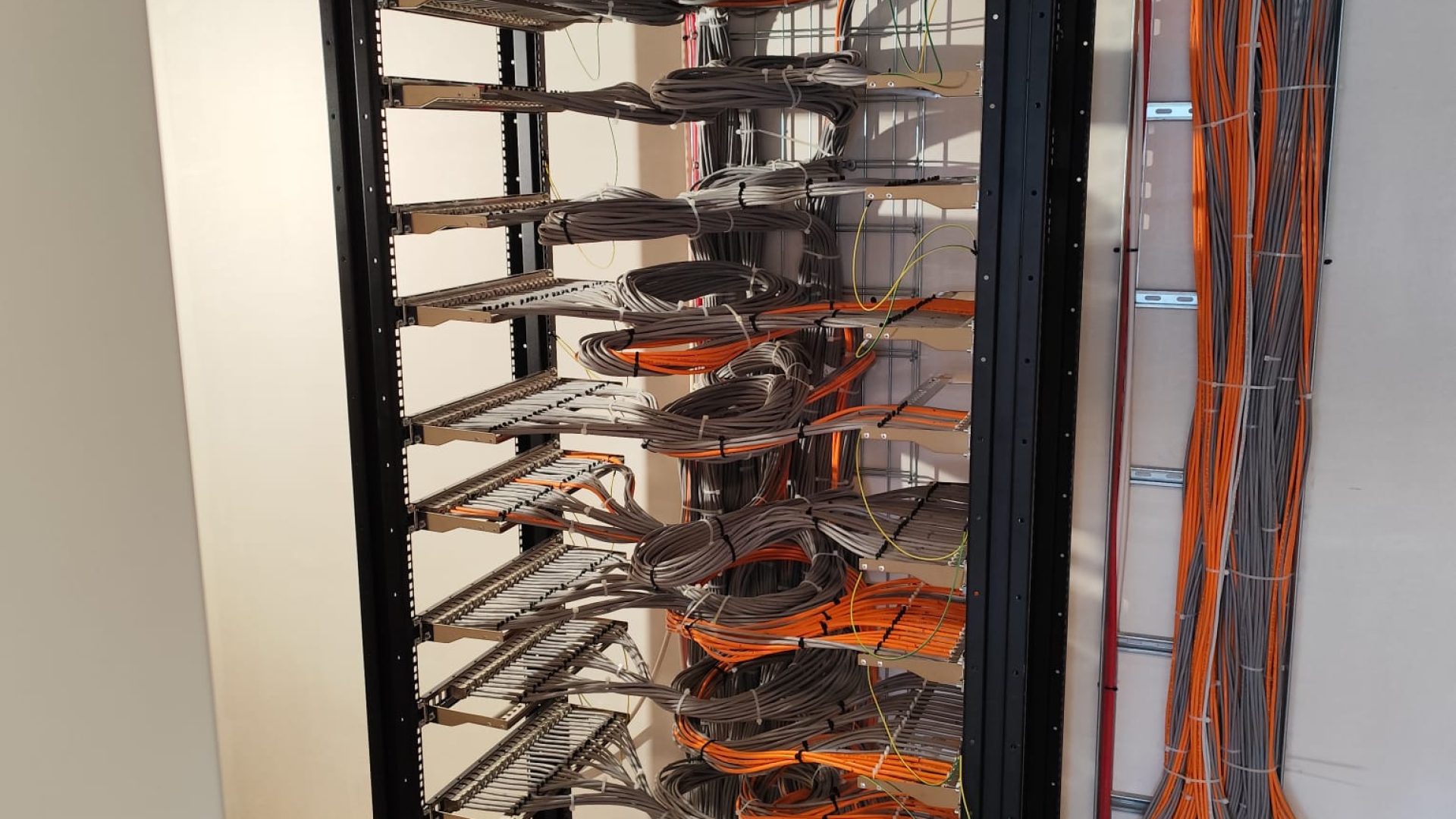

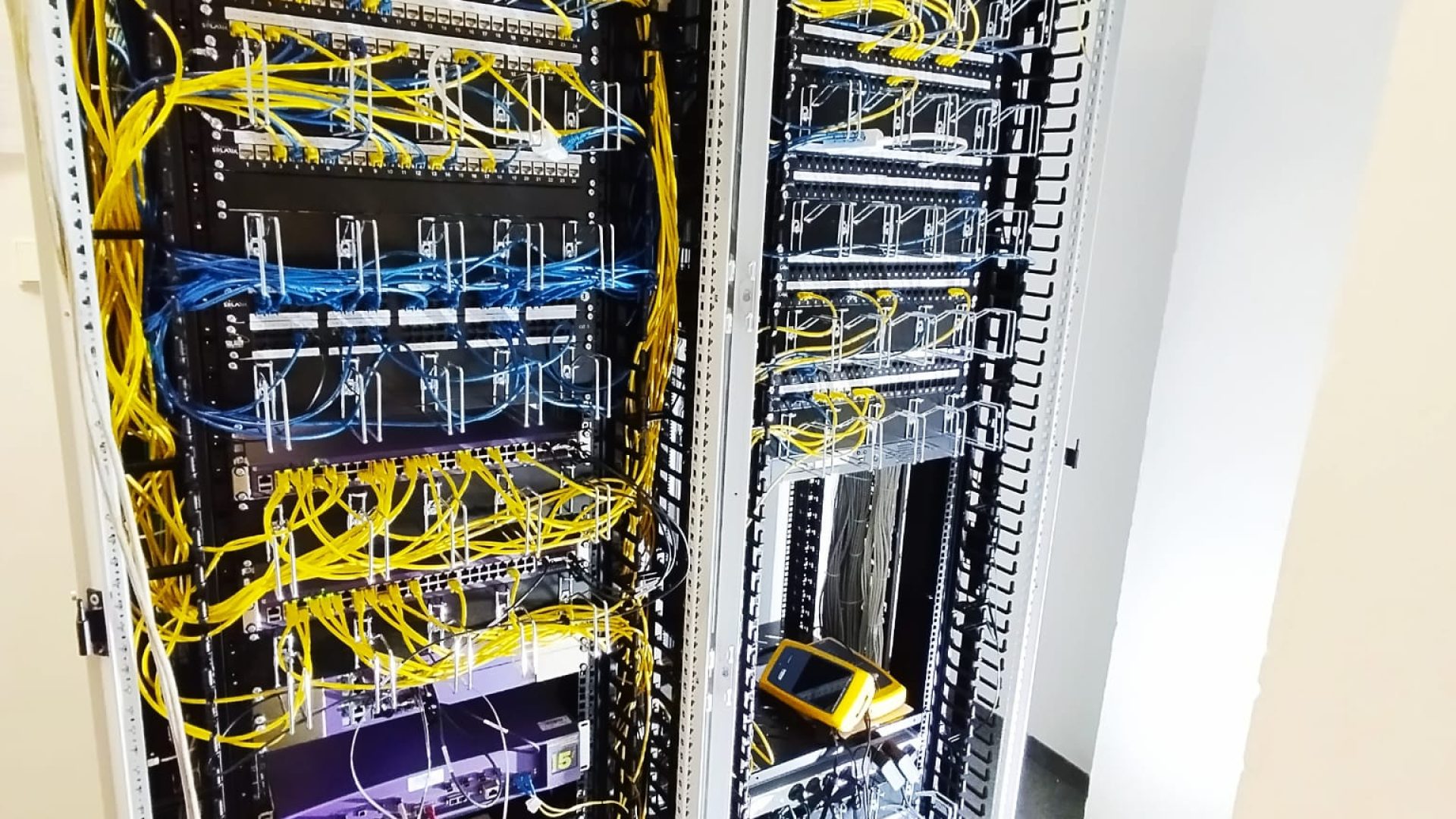

Na straně uživatele se kabel ukončuje v datové zásuvce. Na straně datového rozvaděče (RACKu) se kabel ukončuje na patch panelu. Pro každého uživatele se instalují zpravidla dva porty. Jeden pro PC a druhý pak pro stolní telefon. K zapojování jednotlivých portů se používají propojovací kabely tzv. patch kabely.

Z hlediska výkonnosti rozdělujeme strukturovanou kabeláž do následujících kategorií:

Kategorie 3 (Cat 3) se dnes používá pouze pro přenos hlasu. Maximální přenosová rychlost dat byla 10 Mb/s.
Kategorie 5 (Cat 5) byla schválena v roce 1995. Dnes je nahrazena kategorií 5e. Maximální přenosová rychlost byla 100 Mb/s.
Kategorie 5e (Cat 5e) nahradila kategorií 5. Maximální přenosová rychlost je 1 Gb/s a šířka pásma je 100 MHz.
Kategorie 6 (Cat 6) je schválena od roku 2002 a v tuto chvíli se bere jako minimální standart pro nové instalace. Maximální přenosová rychlost je 1 Gb/s a šířka pásma je až 250 MHz.
Kategorie 6A (Cat 6A) je plně certifikována od roku 2009, maximální přenosová rychlost je 10 Gb/s, šířka pásma je 500 MHz.
Kategorie 7 (Cat 7) je schválena od roku 2002 avšak pouze pro kabely. Z důvodu rozdílných konektorů (nevyužívá RJ45) ji trh nepřijal. Maximální přenosová rychlost je 10 Gb/s a šířka pásma je 600 MHz.
Kategorie 7A (Cat 7A) využívá rovněž speciální konektory (jako Cat7) a mnohem vyšší frekvenci. Z důvodu ratifikované normy IEEE 802.3b, která definuje přenos 40 a 100 Gigabit Ethernetu má nahradit Cat7, která takové přenosy nepodporuje. V tuto chvíli neexistuje žádné zařízení, které by dokázalo využít celou šířku pásma Cat7A.
Pro Cat7 a Cat7A jsou běžně dostupné certifikované kabely. Nejsou však běžně dostupné certifikované konektory pro ukončení kabelů.
